CH 3

一、传输层概述

1. 传输层的功能【详细解释】

传输层位于 应用层和网络层之间，主要提供 端到端（进程到进程） 的数据传输服务，关键功能包括：

复用与分解：

复用：多个应用进程的数据通过同一个网络层连接发送；
分解：接收端把从网络层收到的数据按端口号交给正确的应用进程。

端到端可靠传输（TCP）：
- 差错检测、确认（ACK）、重传、序号、定时器、流量控制等。
端到端流量控制：
- 防止发送方把数据发得过快，淹没接收方缓冲区。
拥塞控制（TCP）：
- 根据网络拥塞状况调节发送速率，避免过载。

2. 传输层的位置【定义】

在五层模型中，自下而上为：

物理层 → 数据链路层 → 网络层 → 传输层 → 应用层。

传输层面向应用层，向应用提供“端到端”服务；它调用网络层提供的“点到点”服务。

3. 传输层数据单元【定义】

传输层的协议数据单元叫 报文段（segment）。
- TCP 报文段
- UDP 用户数据报

4. 传输层与网络层的关系【详细解释】

网络层：负责主机到主机（IP 地址之间）的分组转发和路由。
传输层：在此基础上提供 进程到进程 的通信，并可增加可靠性、流量控制、拥塞控制等高级功能。

对应关系可以记成一句话：

IP 负责“把包送到对方主机”，传输层负责“把数据送到对方正确的进程，而且送对、送全、送顺序”。

二、多路复用与多路分解

1. 多路复用（multiplexing）【定义】

在发送方，多个应用进程产生的数据，通过不同的端口号，复用到一个或少数几个传输层协议（TCP/UDP）上，再交给网络层发送。

flowchart TD
    subgraph APP["应用层进程（多个应用）"]
        A1["应用进程 1（HTTP 客户端）使用源端口 5001"]
        A2["应用进程 2（DNS 客户端）使用源端口 5002"]
        A3["应用进程 3（游戏客户端）使用源端口 5003"]
    end

    A1 --> T["传输层（TCP/UDP）为每个应用添加对应的源端口号 → 多路复用"]
    A2 --> T
    A3 --> T

    T --> IP["网络层（IP）所有数据通过同一个 IP 地址进行发送"]

2. 多路分解（demultiplexing）【定义】

在接收方，传输层从网络层收到报文段，根据报文段中的 端口号等字段，把数据分交给对应的应用进程。

flowchart TD
    IP["网络层（IP）接收来自网络的报文段"]
        --> T["传输层（TCP/UDP）根据端口号/四元组查找对应 socket → 多路分解"]

    subgraph PORTS["按端口或四元组分解"]
        P1["目的端口 80 → HTTP 服务器进程"]
        P2["目的端口 53 → DNS 服务器进程"]
        P3["目的端口 6000 → 游戏服务进程"]
    end

    T --> P1
    T --> P2
    T --> P3

3. TCP 和 UDP 的 socket 唯一标识【详细解释】

① UDP socket（二元组）

一个 UDP 套接字在接收端由 （目的 IP 地址，目的端口号） 唯一标识。
多个发送方只要发往同一个（IP, 端口）的 UDP 报文，都会交给同一个套接字。
UDP 不区分不同发送方的“连接状态”，因此是 无连接的。

② TCP socket（四元组）

一个 TCP 连接由 四元组 唯一标识：

（源 IP，源端口，目的 IP，目的端口）

服务器可以用 同一个监听端口（比如 80）同时与多个客户端建立不同的 TCP 连接，因为四元组中“源 IP、源端口”不同。
这也是 HTTP 服务器能同时服务成千上万用户的关键。

三、UDP 协议

1. UDP 的特点：无连接、不可靠【详细解释】

无连接：发送方在发送数据前不需要建立连接，收到数据后也不用释放连接。
不可靠：
UDP 尽力而为交付：只负责送给 IP；
- 不保证数据一定到达、不保证顺序、不重传。
优点：开销小、头部短、时延低，适合 实时应用（语音、视频、在线游戏、DNS 查询等）。

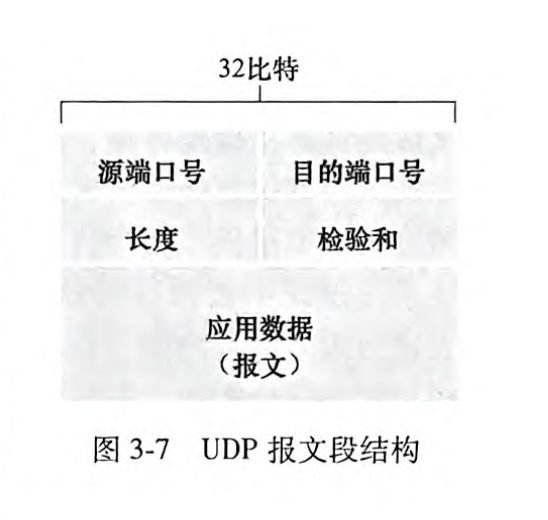

2. UDP 报文格式【详细解释】

UDP 头部只有 4 个字段（共 8 字节）：

源端口号（16 bit）
目的端口号（16 bit）
长度（16 bit）：UDP 头 + 数据总长度
校验和（16 bit）

后面紧跟数据部分。

正因为 UDP 头部简单，所以处理开销小，效率高。

3. UDP 校验和【详细解释】

作用：进行 差错检测，发现比特错误。
计算方法：
- 把 UDP 伪首部 + UDP 头部 + 数据，看作一串 16 位字；
- 求 反码和；
- 接收端同样求和，如得到全 1，则认为无错，否则丢弃报文。

注意：

校验和只能 检测错误，不能纠正；
UDP 只在本层做检测，不做重传。

规则

逐个 16 位相加（使用 16 位一补加法）
- 即：普通加法得到的结果如果超过 0xFFFF，就把进位回卷加到低 16 位上
- 形式：sum = (sum & 0xFFFF) + (sum >> 16)（可能需要重复一次，直到无进位）
最后得到 sum 后，checksum = ~sum（按位取反）并截断为 16 位

四、可靠数据传输机制（rdt）

1. rdt 状态图【详细解释】

教材通过 rdt 1.0、2.0、2.1、2.2、3.0 等状态机，逐步引出可靠传输要素：

rdt1.0：假设完全可靠，无差错。
rdt2.x：引入 差错检测 和 ACK/NAK。
rdt3.0：再考虑 信道丢包，需要 超时重传（定时器）。

核心思想：

用 序号 + 差错检测 + 确认 + 超时重传 实现可靠传输。

版本	信道问题	主要机制	仍然缺少的东西
rdt1.0	无错误、无丢失	直接收发	连错误检测都没有
rdt2.0	只比特错误（数据包）	校验和 + ACK/NAK + 重传	ACK/NAK 自身出错没处理
rdt2.1	比特错误（含 ACK/NAK）	加序号，能识别重复包；ACK/NAK	协议复杂，还要 NAK
rdt2.2	同 2.1	只用 ACK（重复 ACK 代替 NAK）	没有处理“分组丢失”
rdt3.0	比特错误 + 分组/ACK 丢失	再加定时器和超时重传（停等协议）	信道利用率低，需要 pipelining

2. 差错检测【定义】

利用 校验和、CRC 等技术，判断报文在传输过程中是否产生比特错误。

3. 应答机制（ACK/NAK）【详细解释】

ACK（Acknowledgement）：确认帧，表示报文正确收到。
NAK（Negative ACK）：否认帧，表示报文出错，请重传。
在实际 TCP 中只用 ACK，不用 NAK，通过 重复 ACK 间接表示“某报文可能丢失”。

4. 序号【详细解释】

发送方为每个报文段分配一个 序列号。
接收方用序列号判断报文是否重复、是否按序到达。
在停等协议中，序号可只用 0/1 两个值；

在流水线协议中，需要更大的序号空间。

5. 定时器【详细解释】

发送方发送报文后启动定时器：
- 若在超时时间内收到 ACK → 认为成功；
- 否则超时 → 重传该报文。
超时时间需要估计 RTT，不能太短（误判）也不能太长（恢复慢）。

6. 滑动窗口与流水线协议【详细解释】

① 滑动窗口

发送方维护一个窗口：
- 窗口内报文可以连续发送而不必等待 ACK；
- 收到 ACK 后，窗口向前滑动。
这样可以 流水线式发送，提高信道利用率。

② 两类流水线协议

回退 N 步（Go-Back-N, GBN）
- 发送窗口大小为 N，一次可流水线发送 N 个未确认报文段；
- 接收窗口大小为 1：只接受按序到达的下一个报文段，失序报文直接丢弃；
- 累计确认（ACK）：接收方只确认“最后一个按序收到的序号”，不对失序报文单独确认；
- 超时重传策略：
  - 发送方通常只给最早未确认的报文段设置一个定时器；
  - 一旦超时，从最早未确认开始的所有已发送报文段全部重传；
- 适用性：实现简单、开销低；但在丢包或误码时会产生大量重复重传，浪费带宽。
选择重传（Selective Repeat, SR）
- 发送窗口大小为 N，接收窗口大小也为 N：允许一定范围内的失序到达；
- 逐个确认（ACK）：接收方对每个正确收到的报文段分别确认；
- 接收方缓存失序报文，等缺失报文到达后，再按序交付给应用层；
- 选择性重传：发送方仅重传未被确认的报文段，避免回退重传；
- 定时器：通常为每个未确认报文段维护定时器，超时只重传该报文；
- 序号空间要求：为避免新旧报文混淆，序号空间至少满足 2N，即 N ≤ 2^(k-1)（k 为序号比特数）。
- 适用性：重传开销小、效率高；但实现复杂，需要维护接收缓存和窗口管理。
可视化链接

信道利用率计算

信道利用率 $U$ 的定义是：发送方实际发送数据的时间占整个传输周期时间的比例。

$U = \frac{T _{发送数据}}{T _{总周期}}$

对于停-等协议，一个完整的周期包括：

发送数据帧的时间 ( $T_{data}$ )
数据帧传送到接收方的时间 ( $T_{prop}$ )
接收方发送确认帧(ACK)的时间 ( $T_{ack}$ )
确认帧传送到发送方的时间 ( $T_{prop}$ )

对于滑动窗口协议 下面这个“流水线（滑动窗口）协议的利用率公式”

$U = min (1, \frac{W \cdot ( L / R )}{RTT + ( L / R )})$

假设（公式成立的前提）

无丢包、无重传，ACK 不会丢。
接收方立刻回 ACK，处理时间忽略。
ACK 很小，其发送时延忽略（传播时延仍包含在 RTT 里）。
RTT 视为常数。
窗口大小 (W) 以“分组个数”计；每个分组长度 (L) bit；链路速率 (R) bit/s。

五、TCP 协议

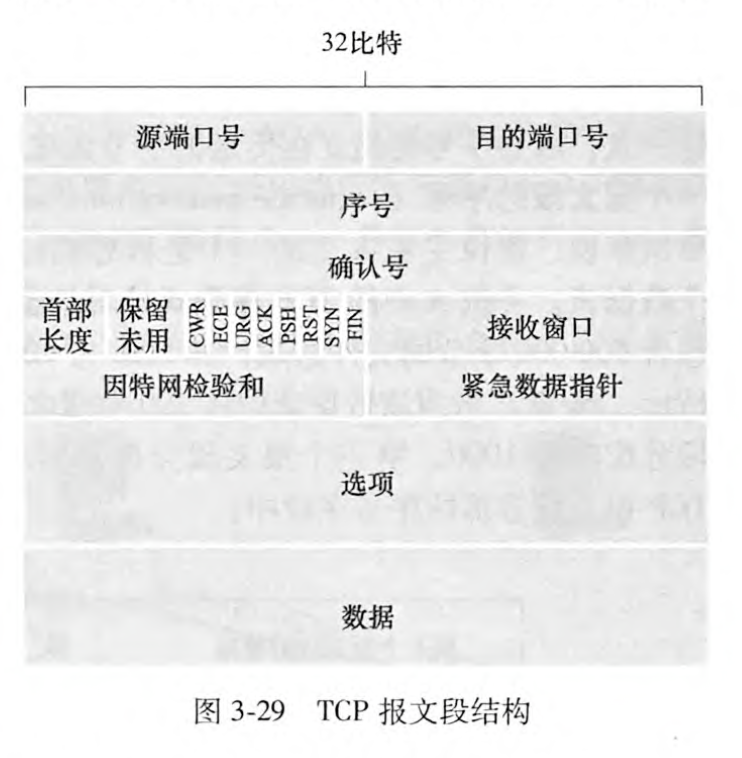

1. TCP 报文格式【详细解释】

重要字段：

源端口号、目的端口号
序号 seq：指本报文段第一个字节的序号
确认号 ack：期望收到的下一个字节序号（累计确认）
首部长度
标志位：
- SYN（连接建立），
- FIN（连接释放），
- ACK（确认有效），
- RST、PSH、URG 等
窗口大小：用于流量控制（接收方通告的 rwnd）
校验和、紧急指针、选项（最大报文段长度 MSS 等）

2. TCP 工作原理【详细解释】

TCP 提供 面向连接的、可靠的、按序的、全双工的字节流服务：

连接建立后，双方维护：
- 发送缓存、接收缓存
- 序号和确认号
- 定时器和重传机制
可靠性实现：
- 校验和、序号、ACK、超时重传
- 累计确认 + 快速重传（三个重复 ACK → 立即重传）
有序交付：
- 接收方对失序数据做缓存，按序交付给应用。

3. TCP 流量控制【详细解释】

目标：防止发送方发送速度过快，溢出接收方缓存。
机制：接收方在每个 TCP 报文中通告 接收窗口 rwnd。
- 实际可发送窗口大小 = min(rwnd, cwnd)（cwnd 是拥塞窗口）。
当接收方缓存快满时，可以把 rwnd 调小甚至置 0，让发送方减速甚至暂停发送。

4. TCP 连接建立（三次握手）【详细解释】

SYN：客户端发送 SYN 报文，进入 SYN-SENT。
SYN+ACK：服务器收到后发送 SYN+ACK，进入 SYN-RCVD。
ACK：客户端回复 ACK，双方进入 ESTABLISHED 状态，连接建立完成。

目的：

双方交换初始序列号（ISN）；
确认双方收发能力都正常，避免“旧连接报文”影响。

sequenceDiagram
    participant Client as Client
    participant Server as Server

    Note over Client,Server: TCP 连接建立（三次握手）

    Client->>Server: SYN<br/>seq = x
    Note right of Client: 发送 SYN，进入 <br/>SYN-SENT 状态

    Server->>Client: SYN + ACK<br/>seq = y, ack = x+1
    Note left of Server: 收到 SYN，回复 SYN+ACK<br/>进入 SYN-RECEIVED 状态

    Client->>Server: ACK<br/>ack = y+1
    Note right of Client: 收到 SYN+ACK，回复 ACK<br/>进入 ESTABLISHED 状态

    Note over Client,Server: 连接建立成功，双方进入 ESTABLISHED

5. TCP 连接释放（四次挥手）【详细解释】

主动关闭方发送 FIN，进入 FIN-WAIT-1。
被动方回 ACK，进入 CLOSE-WAIT；主动方进入 FIN-WAIT-2。
被动方处理完数据后发送 FIN，进入 LAST-ACK。
主动方回 ACK，进入 TIME-WAIT，等待 2MSL 后关闭；被动方收到 ACK 后直接 CLOSED。

TIME-WAIT 的原因：

确保对方收到最后一个 ACK；
使得“旧连接中的滞留报文”在网络中自然消失。

sequenceDiagram
    participant Client as Client
    participant Server as Server

    Note over Client,Server: TCP 连接释放（四次挥手）

    Client->>Server: FIN<br/>seq = u
    Note right of Client: 客户端发送 FIN<br/>进入 FIN-WAIT-1

    Server->>Client: ACK<br/>ack = u+1
    Note left of Server: 服务端确认 FIN<br/>进入 CLOSE-WAIT
    Note right of Client: 收到 ACK，进入 FIN-WAIT-2

    Server->>Client: FIN<br/>seq = v
    Note left of Server: 服务器发送自己的 FIN<br/>准备关闭连接

    Client->>Server: ACK<br/>ack = v+1
    Note right of Client: 收到 FIN，发送 ACK<br/>进入 TIME-WAIT（等待 2MSL）

    Note over Client,Server: TIME-WAIT 结束后，Client CLOSED；Server 在发送 FIN 后即 CLOSED

六、拥塞控制

1. 拥塞的原因与代价【详细解释】

原因：
网络中大量主机同时发送数据，
- 路由器缓存溢出，链路利用率过高，导致分组排队时间很长甚至被丢弃。
代价：
丢包率上升 → 重传增多 → 进一步加重拥塞（恶性循环）；
- 时延剧增，吞吐反而下降（“倒 U 型曲线”）。

2. 拥塞控制方法（端到端、网络辅助）【详细解释】

① 端到端拥塞控制

网络内部设备不直接告诉主机拥塞信息，
端系统仅根据 丢包、时延变化 等现象猜测是否拥塞并调整发送速率。
TCP 属于端到端拥塞控制。

② 网络辅助拥塞控制

路由器直接向端系统反馈拥塞信息，例如：
- 显式拥塞通知 ECN 位
- 明确速率的控制报文（如 ATM ABR）
端系统根据这些反馈调节自己的发送速率。

3. TCP 拥塞控制算法【详细解释】

TCP 通过维护一个 拥塞窗口 cwnd 控制发送速率。

实际窗口大小 = min(cwnd, rwnd)。

（1）加性增、乘性减（AIMD）

在网络没有拥塞迹象时：
- cwnd 线性增加（每个 RTT 增加约 1 MSS） → “加性增”。
一旦检测到丢包（超时或多个重复 ACK）：
- cwnd 乘性减小（通常减半） → “乘性减”。

AIMD 使得 TCP 在共享链路时公平又能充分利用带宽。

（2）慢启动（Slow Start）

连接开始时，cwnd 初始化为 1 MSS（或小值）；
每收到一个 ACK，cwnd 增加 1 MSS，
即每个 RTT 后 cwnd 翻倍 → 指数增加。
当 cwnd 增长到 慢启动阈值 ssthresh 时，改为线性增长（进入拥塞避免）。

慢启动目的：

从小速率开始，快速探测可用带宽，但又不至于一开始就把网络压垮。

（3）拥塞避免（Congestion Avoidance）

当 cwnd ≥ ssthresh 时，进入拥塞避免阶段：
- cwnd 以 加性增 方式缓慢线性增长，每个 RTT +1 MSS。
若发生拥塞（超时）：
- ssthresh = cwnd / 2；
- cwnd 重置为 1 MSS，重新慢启动。

（4）快速重传与快速恢复（Fast Retransmit / Fast Recovery）

快速重传：

若发送方连续收到 3 个相同的重复 ACK，认为某个报文丢失；
不等超时，立刻重传该报文段。

快速恢复（经典 Reno）：

收到 3 个重复 ACK 时：
- ssthresh = cwnd / 2；
- cwnd = ssthresh（或 ssthresh + 3MSS）；
- 进入拥塞避免阶段，而不是回到 1 MSS 慢启动。

目的：

说明网络仍有一定数据在成功传输，无需把速率降得太狠，从而更快恢复到合理发送速率。
